La demo si basa su un pacchetto dati disponibile nei formati ShapeFile e SpatiaLite.
Carica il progetto QGIS già pronto o usa questi dati per crere il tuo progetto cartografico definendo tutti gli aspetti che preferisci
Accedi al Pannello di Amministrazione di G3W-SUITE, pubblica il progetto QGIS su servizio WebGis e gestisci strumenti e funzionalità.
La demo è basata sui dati scaricati dai seguenti servizi:
https://www.naturalearthdata.com
Questa versione di G3W-Suite è compatibile con progetti QGIS 3.4.x LTR.
Scarica il paccheto contenente dati e progetto QGIS inerente alla demo, i dati sono disponibili in due diversi formati:
Un copia di tali dati si trova sul server su cui è installata l’applicazione.
Tutti i dati e i progetti sono in EPSG 3857
I progetti QGIS sono realizzati con la versione 3.4.x LTR.
E’ possibile utilizzare i propri dati geografici su file (.SHP, SpatiaLite..) solo su installazioni personalizzate.
In questo caso occorre strutturare le cartelle dedicate ai dati geografici e ai progetti nel seguente modo:
Cartella principale (nome a piacere)
Sotto cartella 1 denominata “geodata”
Sotto cartella 2 denominata “projects“
Dovrai poi sincronizzare i tuoi dati con la cartella “geodata” sul server dove è installato l’applicativo G3W-SUITE.
Nel caso di utilizzo di dati strutturati su PostGis, è sufficiente che tale DB sia raggiungibile dall’esterno.
G3W-SUITE permette di pubblicare progetti QGIS come servizi WebGis ereditando direttamente:
Apri il progetto QGIS presente all’interno dei dati di demo.
Se vuoi è possibile modificare per ogni strato la vestizione associata (alias, stili, etichette, intervallo di visibilità…)
Per ogni strato è possibile modificare (nella sessione Campi delle Proprietà) quali sono i campi che vuoi rendere consultabili a livello WebGis (spuntando solo per questi campi la pubblicazione come WMS ) e, eventualmente, definire un alias per ognuno di essi
E’ possibile anche creare query form strutturati in Tab e Group definendo il Modello dell’editor degli attributi come Crea maschera di inserimento.
Si ricorda anche che il modulo di editing permette di definire il form di editing definendo su progetto QGIS, per ogni layer, i diversi widget di editing per ogni campo degli attributi.
Nella sezione Metadati è possibile definire i metadati associati ai singoli layer. Tali dati verranno pubblicati sul servizio WebGis nella sezione Metadati.
Per gli aspetti generici del progetto accedi al menù Progetto -> Proprietà progetto e definisci i seguenti aspetti nelle varie sessioni:
Definisci il Titolo del progetto: questo verrà visualizzato nell’intestazione del client WebGis.
N.B. Ricorda che ogni progetto pubblicato su G3W-SUITE deve avere un titolo univoco e che quindi potrebbe essere necessario modificare il titolo associato al progetto demo perchè questo venga accettato in fase di pubblicazione
Definisci quali strati vuoi rendere interrogabili lato WebGis mantenendo la spunta WMS solo per quei layer.
Definisci, se vuoi le Capabilities del servizio.
Tali dati verranno pubblicati sul servizio WebGis nella sezione Metadati del client cartografico.
Definisci nelle Capabilities WMS:
l’Estensione pubblicata ovvero l’estensione della mappa all’avvio del servizio WebGis
Eventuali Restrizioni SR ovvero i sistemi di proiezioni nei quali il tuo progetto viene reso disponibile
Eventuali composizioni di stampa da non rendere disponibili lato WebGis (Escludi composizioni)
Eventuali layer presenti nel progetto ma da non rendere disponibili lato WebGis (Escludi layer)
Se vuoi attivare la funzione di zoom alla geometria, attiva l’opzione Aggiungi la geometria alla risposta dell’oggetto
Per velocizzare le risposte del client, attiva l’opzione Usa gli id del layer come nomi
Se vuoi usare gli strumenti di query basati su bbox o su poligono intersecato, aggiungi la Capabilities WFS (solo Pubblicato) per gli strati che vuoi rendere interrogabili tramite questo metodo.
Accedi all’applicativo G3W-SUITE tramite i browser Firefox e Chrome:
Scegli il menù Accesso e inserisci le tue credenziali per l’accesso come utente demo:
user: demo
pwd: g3w_demo123
dopodiché clicca sul menù Amministrazione e quindi sul tasto Backend.
In questa sessione troverai li strumenti per:
* creare gruppi cartografici: all’interno di essi potrai pubblicare i tuoi progetti QGIS suddividendoli così in base ad una tua organizzazione
* pubblicare i tuoi progetti QGIS
* creare nuovi utenti e definirne i ruoli
Se vuoi utilizzare il gruppo cartografico pre-configurato accedi al Gruppo Demo e passa direttamente al paragrafo ‘Pubblica il tuo progetto QGIS‘
L’attuale Gruppo Demo è associato all’EPSG 3857. Tutti i progetti QGIS caricati in questo gruppo devono essere associati allo stesso EPSG.
Se invece vuoi creare un Gruppo Cartografico personalizzato, segui le istruzioni sotto riportate.
Accedi al menù di sinistra Gruppi cartografici -> Aggiungi gruppo e compila il form dedicato.
Nome: titolo del gruppo cartografico (apparirà a livello di frontend nel blocco dedicato al gruppo)
Titolo: sotto titolo del gruppo cartografico (apparirà a livello di frontend nel blocco dedicato al gruppo, sotto al titolo)
Descrizione: una descrizione tematica del gruppo (apparirà a livello di frontend quando accederai al gruppo)
Linguaggio: scegli il linguaggio dell’interfaccia
Logo: logo associato del gruppo cartografico (apparirà a livello di frontend nel blocco dedicato al gruppo)
Link: link web da collegare al logo
Utenti/Gruppi di utenti Viewers: definisci gli Utenti Viewer o Gruppi di Utenti Viewer che vuoi far accedere in consultazione ai contenuti di questo gruppo.
Se vuoi che il tuo progetto sia accessibile liberamente inserisci l’utente Anonymus user.
SRID: definisci il sistema di proiezione associato a questo gruppo. Ricorda all’interno del gruppo potrai pubblicare solo progetti QGIS associati al medesimo SR
Map controls: definisci gli strumenti che vuoi rendere disponibili all’utente per tutti i servizi WebGis pubblicati all’interno di questo gruppo:
zoomtoextent: zoom all’estensione iniziale
zoom: zoom in e zoom out
zoombox: strumento di zoom basato su disegno di un rettangolo
query: interrogazione puntuale strati geografici
querybbox: interrogazione tramite box degli strati (N.B. gli strati interrogabili devono essere pubblicati come servizi WFS sul progetto QGIS)
querybypolygon: sarà possibile interrogare automatica le features di uno o più strati che cadono all’interno di un elemento poligonale di uno strato guida. (Es. cosa c’è dentro una particella catastale?). – N.B. gli strati interrogabili devono essere pubblicati come servizi WFS sul progetto QGIS
overview: presenza di mappa panoramica
scaleline: presenza della barra di scala
geolocation: strumento di geolocalizzazione (utile per consultazione da tablet)
streetview: StreetView di Google sulla tua mappa
nominatim: strumeno di ricerca indirizzi basato su OSM
addlayers: strumento per caricare on-th-fly (in modo temporaneo) strati aggiuntivi sui singoli servizi WebGis (.shp, kml e geojson)
length: strumento di misura di tratti lineari
area: strumento di misura di superfici
screenshot: screenshot dell’area di mappa

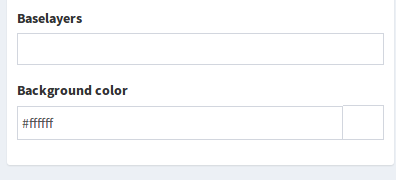

Base Layer: definisci i servizi di mappe di base esterni (tra quelli attivati) che vuoi rendere disponibili come background del tuo progetto.
Background color: definisci il colore di sfondo della mappa pubblicata.
A questo punto clicca sul tasto Salva per creare il tuo gruppo cartografico.
Il gruppo apparirà nella lista dei gruppi cartografici.
Accedi al Gruppo Demo e visualizza la lista dei progetti pubblicati.
Clicca sul tasto
per pubblicare un nuovo progetto QGIS e compila il form come segue.
Utenti/Gruppo Utenti Viewers: definisci gli Utenti o i Gruppi di Utenti Viewer che vuoi far accedere in consultazione ai contenuti di questo Progetto
Se vuoi che il tuo progetto sia accessibile liberamente inserisci l’utente Anonymus user.
Layer di base: definisci quale servizio di mappe di base esterni (tra quelli attivati nel gruppo) deve essere attivo di default.
Descrizione: una descrizione tematica del progetto (apparirà a livello di frontend quando accederai alla lista dei progetti)
Thumbnail: logo associato al progetto (apparirà a livello di frontend nella visualizzazione della lista dei progetti)
A questo punto clicca sul tasto Salva.
Il progetto apparirà nella lista dei progetti sia nel pannello di Amministrazione che nel frontend .
Accedi al servizio WebGis per consultare il progetto pubblicato e le funzionalità attivate.
In questo paragrafo saranno illustrati alcuni aspetti funzionali tra cui ricerche, cache, download dei dati.
Se sei interessato agli aspetti di editing on line prova la demo dedicata
Dal pannello di Amministrazione G3W-ADMIN accedi al Gruppo cartografico e visualizza la lista dei progetti pubblicati.
Accanto ad ogni progetto compaiono una serie di icone:
La nuova finestra esporrà la lista dei layer presenti nel progetto con la possibilità, per ognuno di essi, di gestire aspetti funzionali specifici
Gli strati vettoriali presentano tutti un’icona ad ingranaggio (Lista dei widgets) presente nella prima colonna a sinistra.
Scegliere lo strato su cui si vuole attivare una ricerca e cliccare sull’icona.
Sotto alla riga dello strato apparirà il tasto Nuovo widgets che permetterà di creare una nuova ricerca scegliendo “Cerca” nel menù Tipo.
A questo punto occorre compilare il form come segue.
Nome: definire un nome identificativo della ricerca
Titolo della ricerca: titolo che apparirà nel menù Ricerche presente nel client cartografico
In questa sessione si definiscono i campi su cui la ricerca deve agire.
E’ possibile creare una ricerca basata su più campi aggiungendone altri con il tasto verde Aggiungi.
Campo: campo sui cui applicare la ricerca
Widget: tipo di inserimento valore: InputBox (inserimento manuale) o SelectBox (tramite menù a tendina)
Alias: l’alias visualizzato nel form di ricerca
Descrizione: testo da visualizzare in un eventuale popup descrittivo
Operatore comparazione: operatore logico da utilizzare nell’SQL di ricerca
A questo punto clicca sul tasto Ok per attivare la ricerca.
Come potrete vedere il widget di ricerca apparirà nella lista dei widget collegati allo strato e avrà attiva la spunta dell’opzione Collegato.
NB: nel caso in cui venga pubblicato un altro progetto QGIS contente lo stesso strato su cui è stata attivata questa ricerca, la stessa sarà automaticamente associata a quello strato nel nuovo progetto.
Se si volesse attivare la medesima ricerca nel nuovo progetto sarà sufficiente attivarla spuntando l’opzione Collegato.
Accedendo al servizio WebGis del progetto, nella colonna di sinistra sarà visibile il form dedicato alle ricerche.
No legend: disabilita la legenda per questo layer
Download: permette il download (shp) di questo layer: tasto destro sulla TOC a livello del layer
Scarica l’applicativo disponibile su GitHub o contattaci per un installazione personalizzata
